배터리 제조 공정의 핵심 구간인 슬러리 믹싱 단계의 입도 및 고형분 분석, 코팅 공정의 극판 속도·길이·롤 온도 측정, 화성공정 중 전해액 함침 상태 진단까지, 각 공정에 최적화된 솔루션을 통해 품질 관리와 수율 향상을 지원합니다.

배터리

주요 공정별 요구에 맞춘 전용 센서 제공

공정 특화 솔루션

생산에 간섭 없이 실시간 데이터 확보 가능한 비접촉 기술

비접촉 정밀 측정

공정 데이터 실시간 수집·분석하여 이상 조기 대응 가능

데이터 기반 품질 개선

기존 생산설비와의 매끄러운 통합 및 후속 시스템 연계 지원

유연한 장비 연동성

640 × 512 픽셀 각각이 독립된 두께 측정점입니다. 몇 개 지점을 찍어 대표값을 추정하는 방식과 달리, 부품 전체의 분포가 한 장의 컬러맵으로 드러납니다. 최대 0.08 × 0.08 mm 해상도로 국부 박육부까지 잡아냅니다.

한 컷에 327,680개의 두께값

① 광펄스로 코팅면을 대면적 가열하고 ② 표면이 식어가는 과정을 비접촉으로 감지한 뒤 ③ 고유 알고리즘으로 두께를 산출합니다. 접촉이나 시료 훼손 없이, 기재와 코팅의 열 특성 차이만으로 두께를 읽는 검증된 측정 원리입니다.

빛으로 가열하고, 냉각을 읽습니다

3D 시야를 갖는 IR 디텍터와 광원 램프 모듈을 조합한 구조입니다. 램프의 수와 배치를 용도에 맞춰 변주할 수 있어, 소형 셀 부품부터 대면적 프로파일 라인까지 동일한 측정 원리로 대응합니다.

IR 디텍터 + 가변 램프 모듈 구조

① 컬러맵으로 분포를 한눈에 확인하고 ② 픽셀 단위 수치 매트릭스를 외부 시스템 연동·후처리에 사용하며 ③ 관심 영역(ROI)별 평균·표준편차·최소·최대를 자동 산출합니다. 검사 결과가 그대로 품질 데이터가 됩니다.

한 번의 측정, 세 가지 데이터

셀 표면 전체를 고해상도로 분석해 최소·최대 두께를 자동 탐지하고, 판정 기준을 정해 두면 사람 개입 없이 OK/NOK로 분류합니다. 측정 이력이 그대로 품질 문서로 축적되어 생산 관리와 품질 보증을 한 장비로 처리합니다.

OK / NOK 자동 판정까지

절연(dielectric)과 난연(fire retardation)을 목적으로 하는 분체도장에서는 두께 편차가 곧 안전 리스크입니다. 경화 전 전면(full-face) 분포를 시각화해 불량이면 도료를 회수하고 재도장하며, 경화 후에는 절연 파괴가 시작되는 엣지·코너 취약부를 집중 확인합니다.

셀팩 부품 — 셀캔 · 버스바 · 셀홀더 절연 분체도장

냉각 시스템의 절연 코팅은 얇으면 절연 불량, 두꺼우면 열전달 손실로 이어집니다. 양쪽 한계를 동시에 관리해야 하는 구간으로, 면 단위 분포 측정으로 복잡한 유로 형상의 취약부까지 커버합니다.

냉각판 · 냉각튜브 절연 분체도장

넓은 면적 전체에서 최소 두께를 보장해야 하는 방호 코팅입니다. 대면적에서도 사각 없이 전면 분포를 확인하고, 굽힘부와 볼트홀 주변의 취약 두께를 관리합니다.

배터리팩 커버 화재 방호 코팅

분체 도장 부스 출구(경화로 전)에 설치해 컨베이어 위 이동 중인 부품을 그대로 측정합니다. 램프 다중 배치와 이동식 측정 옵틱스로 최대 2 m × 2 m 영역을 커버하며, 라인을 세우지 않고 측정합니다.

프로파일 인라인 분포 측정

스테이션당 약 3초 사이클로 양산 라인 속도에 대응합니다. 셀 표면 고해상도 분포 분석과 최소·최대 두께 탐지, OK/NOK 자동 판정이 라인 흐름 중 실시간으로 이뤄지며, 전수 측정 데이터가 품질 문서로 자동 축적됩니다.

배터리 셀 인라인 전수검사

복잡한 윤곽을 따라가는 씰링 라인 전체의 두께를 한 번의 이미징으로 정량화합니다. 지점 측정으로는 파악하기 어려운 윤곽부 두께 변화가 컬러맵으로 그대로 드러납니다.

씰링(개스킷) 코팅 분포 측정

실제 부품을 스캔해 전체 두께 분포 컬러맵과 엣지부 최소/최대 분석 리포트를 제공해 드립니다.

귀사 부품·코팅 조건으로 데모 측정을 제안드립니다

부품 전체를 한 번에 스캔한다 — 복잡한 형상도, 소성 전후도, 분체·액상 도료도. 3D 도막 두께 분포 측정의 새로운 기준

3D 코팅 두께 측정 시스템

측정 못 하면 낭비한다 — 도장 라인의 도료 낭비를 30%까지 줄이는 휴대용 인라인 두께 측정 솔루션

3D 코팅 두께 측정 시스템

같은 공정의 다른 솔루션

휴대용 비접촉 코팅 두께 측정 장비

관련 인사이트

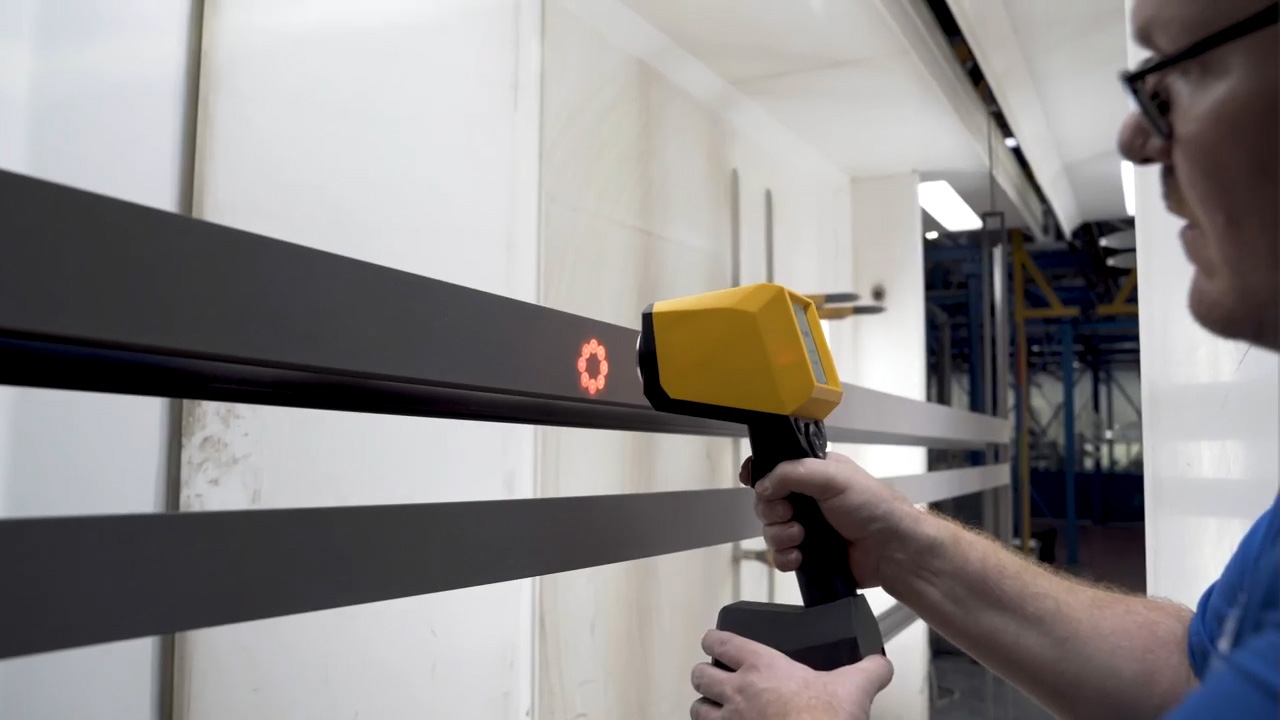

🟨coatmaster Flex — 분체도장 라인의 도막 두께, 이렇게 재도 되는 건가 싶을 만큼 빠릅니다
