Inmec 로고Inmec Solids Sensor D2한국 공식 대리점

배터리 · 슬러리 믹싱 공정

총 고형분 분석/측정 시스템

마이크로파 기술을 활용하여 다양한 공정 산업에서 고형분 함량, 농도, 당도 등의 변수를 측정하여, 액상이나 슬러리 제품의 효율적인 품질 제어를 지원합니다.

프로센은 Inmec(인멕)의 한국 공식 대리점으로, Inmec Solids Sensor D2 공급부터 측정 검토·설치·연동·사후 지원까지 직접 맡습니다. Inmec 파트너 소개

±0.01% 측정 정확도마이크로파총고형분(TS)당도(Bx)유지보수: EASY

측정범위
0% ~ 95%
반복성
±0.01%같은 대상을 반복해 잴 때의 흩어짐
분해능
0.01%구분해 낼 수 있는 가장 작은 변화
출력 필터링
1s ~ 300s
총 고형분(TS) · 상향 수직관
적용 공정 · 배터리 · 슬러리 믹싱

총 고형분(TS) · 상향 수직관

TS %

장면과 측정 값은 이해를 돕기 위한 시연용 예시입니다.

01

제품 개요

총 고형분 분석/측정 시스템은 공정 배관이나 탱크에 직접 설치하여 유체 속 고형분 함량(TS)·비휘발분(NV)·당도(Brix)를 실시간으로 측정하는 디지털 마이크로웨이브 센서 시스템입니다. 마이크로웨이브가 유체를 투과할 때 발생하는 위상 변화(Phase Shift)를 디지털 신호로 변환해 농도로 환산하므로, 시료를 채취해 건조하는 오프라인 분석(LOD, 건조감량법) 없이 공정을 가동한 상태 그대로 농도를 확인할 수 있습니다.

  • 고점도·고비중 슬러리에서도 측정 가능 — 진동관식 밀도계가 취약한 영역
  • 온도 보상 커브 적용으로 공정 온도가 변해도 일관된 농도 출력
  • 4-20mA 2채널(농도·온도) 출력으로 PLC/DCS에 바로 연동
  • 위생 배관(Tri-Clamp) 연결 + 3-A 위생 표준 적합 — CIP 세정 환경 대응
총 고형분 분석/측정 시스템 외형 1
장비 외형

02

주요 특징

  1. 위상 변화 기반 직접 측정 — 샘플 채취가 필요 없습니다

    01

    위상 변화 기반 직접 측정 — 샘플 채취가 필요 없습니다

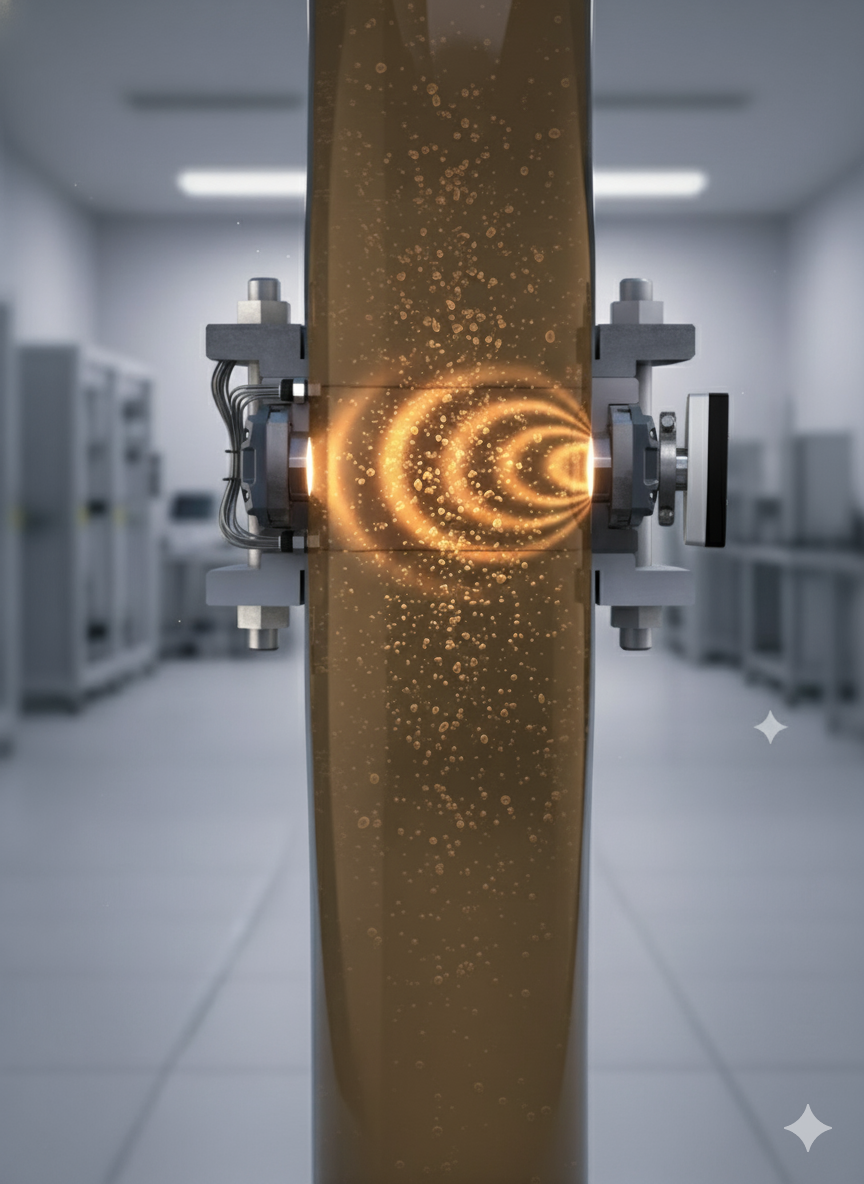

    마이크로웨이브가 유체를 투과하며 겪는 위상 지연을 측정합니다. 농도가 높을수록 지연이 커지는 물리량을 그대로 읽으므로 광학 창의 오염이나 유체의 색상·불투명도에 영향을 받지 않습니다. 측정 전력 15 mW의 비이온화 저출력 방식입니다.

  2. 온도 보상 커브 — 공정 온도가 흔들려도 값이 흔들리지 않습니다

    02

    온도 보상 커브 — 공정 온도가 흔들려도 값이 흔들리지 않습니다

    동일 농도라도 온도가 달라지면 위상값이 변합니다. 실제 운용 온도 구간의 보상 커브를 취득해 두면, 이후 운전 중 온도 변동에 대해 자동으로 보정된 농도를 출력합니다. 측정 대상 유체별로 커브를 별도 관리합니다.

  3. 고점도·고농도 슬러리 대응

    03

    고점도·고농도 슬러리 대응

    전극 슬러리처럼 점도와 비중이 모두 높은 유체에서, 진동관식 밀도계가 겪는 관 막힘·부정확 문제 없이 측정합니다. 측정 챔버가 항상 만관으로 유지되어야 값이 안정적이므로, 기포가 머무를 확률이 가장 낮은 수직 상향류 구간에 설치하는 것을 권장합니다. 세라믹 안테나는 배치 교체 시 DI Water 세정 → 에어 퍼지로 관리합니다.

  4. 설치 즉시 공정 제어로 연결

    04

    설치 즉시 공정 제어로 연결

    센서 → 디스플레이 유닛 → (레시피 변경이 필요한 경우) 운영 태블릿 또는 PC → PLC/DCS 구성으로, 농도와 온도를 각각 4-20mA로 출력합니다. 센서~디스플레이 유닛 케이블은 최대 100 m까지 지원하며, 태블릿 앱 또는 PC 소프트웨어로 교정·파라미터 설정·트렌드 확인이 가능합니다.

03

상세 사양

측정 성능8개 항목
측정 항목
Total Solids(TS) · Non-Volatile(NV) · Brix
측정 범위
0 % ~ 100 % (유체별 공장 사전 구성)
반복성
±0.01 %
감도
±0.001 %
분해능
0.01 %
출력 필터링
1 s ~ 300 s
신호 처리
DSP 디지털 신호 처리, 측정 전력 15 mW
안내
반복성·감도·분해능 수치는 측정 대상 물질과 공정 조건에 따라 달라집니다. 도입 전 실제 시료로 검증 측정을 권장드립니다.
공정 조건6개 항목
공정 온도
0 ℃ ~ 140 ℃
공정 압력
권장 최소 1.5 bar (기포 방지) / 최대 PN10
pH 범위
3 ~ 14
최대 전도도
13 mS/cm
주변 온도
0 ℃ ~ +70 ℃ (직사 열원 시 보호·냉각 옵션)
내진동
최대 20 m/s², 10 Hz ~ 2000 Hz
전기 · 통신5개 항목
전원
24 VDC, 3 A (연속 2 A)
출력 1
농도 4-20 mA (Active·절연, 최대 부하 750 Ω)
출력 2
온도 4-20 mA (Active·절연) — 또는 Line Run 디지털 입력(24 VDC) 대체
시리얼
RS485 (게이트웨이 옵션) · USB (운영 태블릿)
센서 케이블
8심 차폐, 표준 10 m (최대 100 m)
연결 · 재질 · 인증7개 항목
공정 연결
2" Tri-Clamp 위생 연결 (2.5S/3S/4S 규격 대응) · 볼트 플랜지 어댑터 옵션
접액부 재질
316L 스테인리스 스틸 (설치 웰드링 동일 재질)
안테나
세라믹
가스켓
EPDM 표준 / PTFE 옵션
하우징
아노다이징 알루미늄, IP65
위생 인증
3-A Sanitary Standard 74-07 (Authorization no. 4014)
센서 중량 · 설치 길이
3.6 kg · 총 298 mm
디스플레이 유닛3개 항목
표시
농도 수치 디스플레이 (농도 · 온도 · 원시 위상값 · 출력 전류)
크기 · 중량
230 × 170 × 140 mm · 1 kg
하우징
ABS, IP65, 벽면 4점 고정

구성과 옵션에 따라 사양이 달라질 수 있습니다. 이 사양으로 될지 애매하다면 공정 조건을 알려 주세요. 사양 상담하기카탈로그·자료 요청

04

설치·연동

구성 및 설치

  • 배관 구경별 라인업 — 공정 배관 규격에 맞춰 선택

    배관 구경별 라인업 — 공정 배관 규격에 맞춰 선택

  • 배관 장착형 — 위생 클램프 2점 고정

    배관 장착형 — 위생 클램프 2점 고정

  • 탱크 삽입형 — 반응기·저장탱크 직접 삽입

    탱크 삽입형 — 반응기·저장탱크 직접 삽입

  • 수직 상향류 설치 — 만관 유지·기포 최소화를 위한 권장 구성

    수직 상향류 설치 — 만관 유지·기포 최소화를 위한 권장 구성

  • 센서 외형 치수

    센서 외형 치수

05

적용 분야

이차전지 전극 슬러리 고형분(TS) 관리
양극·음극 슬러리 믹싱 라인에서 고형분 함량을 인라인으로 연속 감시합니다. 고정 레시피 조건에서의 배치 간 편차와 이상 트렌드를 실시간으로 포착해, 코팅 공정으로 넘어가기 전에 조치할 수 있습니다. 양극재·음극재는 각각 별도의 온도 보상 커브로 운영합니다.
이차전지 전극 슬러리 고형분(TS) 관리
전착도장(E-coat) 비휘발분(NV) 실시간 관리
전착 딥탱크에 연결된 순환 라인에 센서를 인라인 설치해 도장액의 NV 농도를 연속 측정합니다. 국내 대형 도료사 전착도장 파일럿 라인에서 온도 보상 커브 취득과 희석에 따른 NV 감소 추종을 확인했습니다. 도료 특성상 세라믹 안테나 오염 관리가 운영 포인트입니다.
전착도장(E-coat) 비휘발분(NV) 실시간 관리
식품 · 음료 당도(Brix) 및 고형분 관리
저장 탱크에서 충전 라인으로 이어지는 위생 배관 구간에 인라인 설치해 과즙·시럽·소스·유제품의 당도와 고형분을 측정합니다. 3-A 위생 표준 적합 구조로 CIP 세정 환경에서 그대로 사용할 수 있으며, Tri-Clamp 연결로 탈착·세정이 용이합니다.
식품 · 음료 당도(Brix) 및 고형분 관리

06

자주 묻는 질문

Q1

샘플을 채취하지 않고 실시간으로 고형분을 측정할 수 있나요?

네. 센서를 배관이나 탱크에 직접 설치해 공정 가동 중 연속 측정합니다. 마이크로웨이브가 유체를 투과할 때의 위상 변화를 읽는 방식이라 시료 채취·건조 과정이 필요 없으며, 측정값은 4-20mA로 PLC/DCS에 바로 전달됩니다.

Q2

마이크로웨이브 방식은 진동관식 밀도계와 무엇이 다른가요?

진동관식은 U관의 진동 주파수로 밀도를 읽기 때문에 고점도 슬러리에서 관 막힘과 부정확 문제가 발생하고 온도 영향이 큽니다. 마이크로웨이브 방식은 유체를 투과시키는 방식이라 고점도·고농도 슬러리에서도 측정이 가능하고, 온도 보상 커브로 온도 영향을 보정합니다. 실험실 기준법인 LOD(건조감량법)는 정확하지만 수 시간이 걸리는 오프라인 방식입니다.

Q3

온도가 변해도 같은 값이 나오나요?

실제 운용 온도 구간에서 온도 보상 커브를 취득하면, 이후 운전 중 온도 변동에 대해 보정된 농도를 출력합니다. 커브 취득에는 보통 2~4시간이 소요되며, 측정 대상 유체가 바뀌면 해당 유체용 커브를 별도로 취득해야 합니다.

Q4

레시피가 바뀔 때마다 교정을 다시 해야 하나요?

유체의 물성이 바뀌면 온도 보상 커브와 교정이 필요합니다. 다만 동일 레시피를 반복 생산하는 라인에서는 앵커 배치의 실험실 분석값으로 편차값(Offset)을 1회 설정한 뒤 무교정으로 운영하고, 월 1회 점검하는 방식이 실용적입니다.

Q5

어느 수준의 정확도를 기대할 수 있나요?

데이터시트 기준 반복성은 ±0.01 %이며, 측정 대상 물질과 공정 조건에 따라 달라집니다. 실제 슬러리 공정에서의 절대 정확도는 기준값이 되는 실험실 LOD 분석 자체의 산포에 영향을 받습니다. 따라서 절대 정확도 보증보다 고정 레시피 조건에서의 편차·트렌드 감시 용도를 권장드리며, 도입 전 실제 공정 시료로 검증 측정을 진행합니다.

Q6

세정(CIP)은 어떻게 하나요?

Tri-Clamp 위생 연결과 3-A 위생 표준 적합 구조로 CIP 세정 환경에 대응합니다. 슬러리 적용 시에는 배치 교체마다 DI Water 세정 후 에어 퍼지를 권장하며, 고착이 심한 경우 추가 용제 세정을 적용합니다.

Q7

어떤 배관 위치에 설치해야 하나요?

측정 챔버가 유체로 완전히 채워진 상태(만관)에서 측정되어야 합니다. 챔버 안에 기포나 공동이 남으면 측정값이 흔들리기 때문입니다. 그래서 유체가 아래에서 위로 흐르는 수직 상향류 구간을 권장합니다 — 만관이 자연스럽게 유지되고 기포가 챔버에 머무를 확률이 가장 낮은 구성입니다. 수평 구간은 만관이 보장되지 않을 수 있어 지양하며, 배관 여건상 불가피한 경우에는 만관 상태를 확보한 뒤 세라믹 안테나가 아래를 향하도록 설치합니다. 어느 구성이든 기포 유입을 막기 위해 최소 1.5 bar 이상의 압력을 확보합니다.

07

도입 검토 자료

도입을 검토하실 때 필요한 내용을 따로 정리해 두었습니다. 요청하시면 메일로 바로 보내드리며, 받은 날부터 7일 동안 열람하실 수 있습니다.

  1. 01구성 선택 가이드설치할 위치 · 위생 요건 · 공정 온도·압력 등 조건별로 고르는 구성
  2. 02전체 사양·옵션구성·옵션별 상세 사양 표 전체
  3. 03치수·설치확인된 치수·환경 조건과 설치할 때 챙길 것
  4. 04연동시스템 구성과 공정 제어 시스템 연결 방식
  5. 05유지보수·세척창 관리, 세척 옵션, 소모·교체 부품
  6. 06도입 절차데모 측정부터 설치·교육·운영 지원까지
